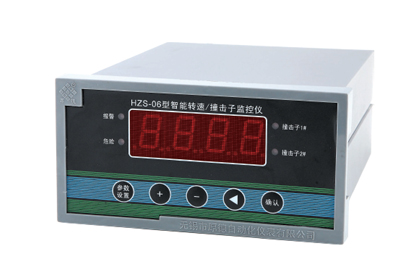

无锡厚德HZS-06汽轮机转速/撞击子监视仪专用于汽轮机转速监视。转速是汽轮机组重要的运行监视参数，当机组转速达到110%额定转速时, 应使汽轮机紧急停机。为实现这一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在110%额定转速时产生的离心力作用下“击出”，可使汽轮机紧急停机。

HZS-06汽轮机转速/撞击子监视仪在危急遮断器撞击子“击出”、“缩回”时，内部记忆功能则可将“击出”、“缩回”时的转速存贮在仪表中，通过按面板“设置”键即可方便地在显示窗口显示出撞击时的转速。

供电电源：220VAC 50Hz 100mA
▪测量输入：
测速信号：SZCB-01型磁阻式转速传感器信号幅度为50mV~20V（RMS）、频响0.5~15kHz
撞击子1信号：SZCB-01型磁阻式转速传感或WT-φ16D型一体化电涡流传感器
撞击子2信号：SZCB-01型磁阻式转速传感或WT-φ16D型一体 化电涡流传感器
▪参数设置：
齿 数：1~120（出厂时设为60）；
报 警 值：2级报警，出厂时分别设报警值I为3300rpm、报警II为3360rpm；
报警延时：出厂时根据用户要求可设定1~6秒，通常为1秒
▪测量显示：
显示方式：四位0.8英寸LED数字显示
量 程：1~9999rpm
显示精度：±1 rpm

测量输出：
电流量：正比于转速值的4~20mA电流，精度±1％，
负载≤400Ω
开关量：输出报警I、II和撞击子1#、2#等4个继电器
常开触点，事件发生时闭合，触点容量
为5A/220VAC
▪警示信号：
面板设报警、危险和撞击子1#、2#指示灯，事件发生时，相
应指示灯亮。
▪温度范围：
运 行 时：0℃~+65℃
储 存 时：-30℃~+80℃
▪相对湿度＜90%，不冷凝，无腐蚀、无强磁场
▪外形尺寸：165×85×200mm
▪开孔尺寸：162×82mm
