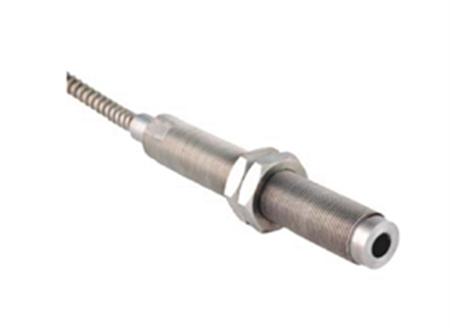

1、概述

CS-3转速传感器采抗干扰性能强，外壳为不锈钢螺纹结构，便于安装固定，内部浇封密闭，可适用于烟雾、油气、水汽等恶劣环境中。

2、用途
适用于工业给水泵、水轮机、压缩机和鼓风机等旋转类机械的零转速和反转的监测和保护。

3、技术参数

◆工作电压：DC 12～30V 。

◆ 转速范围：1～14000转/分（1～3齿）；
         1～4000转/分（4～60齿）。

◆输出信号：方波信号，高电平近似电源电压，低电平不大于0.7V 。

◆ 测量精度：正负一个脉冲。

◆  触发形式：钢铁齿轮，齿条或其它软磁和硬磁材料。

◆ 齿形厚度：不小于15mm。

◆保护形式：有极性保护和短路保护。

◆绝缘电阻：不小于50MΩ。

◆防护等级：IP65 。

◆ 输出方式：PNP型输出。

◆ 工作温度：-20～70℃。

◆工作湿度：不大于95%（非冷凝）。

◆ 执行标准：参照JB/T 7814-1995 。

4、外形及安装尺寸

齿盘齿数为1～3时CS-3转速传感器安装示意图

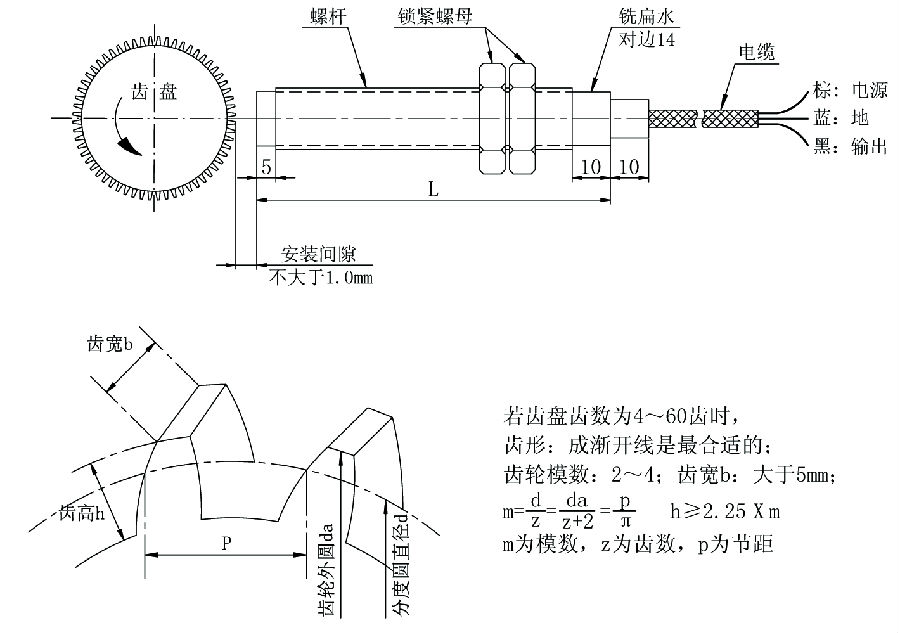

齿盘齿数为4～60时CS-3转速传感器安装示意图

5、订货代号：CS-3-A□□□-B□□-C□□-D□□

传感器长度选择(L)：A□□□（直接填写传感器长度，单位为mm，默认为100mm）

螺纹规格选择：B□□

         01：定制  02：M12×1   03：M14×1  *04：M16×1  05：M18×1

电缆长度选择：C□□(直接填写电缆长度，单位为m，默认为2m)

齿数选择：D□□（直接填写齿数，单位为齿，默认为3齿）

标示*为出厂默认值，如有特殊要求，请在订货时说明。

综合举例：订货代号为CS-3-100-04-02-03的产品是指传感器长度为100mm、电缆长度为2m、螺纹规格为M16×1、用于齿数为3的齿盘的CS-3转速传感器。
